MacPro（2010）にNVMe SSDを導入してから、2年が経過しました。
久しぶりにベンチをとって、新品時と比較してみました。
新品時の記事
BlackMagic
SSD660pベンチマーク 新品時
2年経過
新品時と変わりませんね。
AmorphousDiskMark
AmorphousDiskMark
INTEL 660P 新品時
2年経過
こちらはSeqQD32の読み込みが若干低くなってますが、誤差ですかね。
経年で遅くなってくるという認識でいましたが、まったく問題無いですね。認識違いですかね？(^_^;
ところで。
Mountain LionとLionがフリーダウンロードできるようになったらしいです。
iPhone Mania
ここ数日、MacProの挙動がおかしいです。
ChromeやMailを立ち上げて、読み込んだタイミングでブラックアウト。
無音で再起動するという現象です。
MacPro2010
とりあえずですが、ディスクユーティリティのFirstAidやTechTool Proでシステムメンテしてみました。
あとは、CleanMyMacで不要一時ファイルを削除。
今のところ、不意なブラックアウトはしなくなりました。
原因は不明ですが、あと2年くらいもって欲しい。(^_^;
M1のミドルMacProの噂があるので、ちょっと期待してます。
MacProで認識できるM.2 SSDはAHCIだけでしたが、Mojave(10.14.1)からは、NVMe SSDも認識だけで無く起動ディスクにできるようです。
AHCIはほとんど入手できませんから、NVMe SSDを使えるようになったことは、旧MacProユーザーとしては嬉しいですね。
ただし、認識しないSSDもあるようなので、注意が必要です。
起動ディスクにできる条件は、BootRomが140.0.0.0.0以降のOS(10.14.1)に限ります。
現在Mojaveの最新バージョンは10.14.5で、フルインストーラーでインストールするとファームウェアアップデートの後インストールされます。
（アップデートではファームウェアの書き換えはできません。フルインストーラーはダウンロード後に一旦終了し、USBの起動ディスクをつくってください。）
アップデート後のBootRomは、144.0.0.0.0です。
10.14.5ハードウェアインフォ
旧MacProの場合、M.2はPCIeカードに装着して増設することになりますが、PCIe2.0ですから、今時の高性能なSSDを選んでもその速度はでません。
MacProで使えて、コストパフォーマンスの良いINTEL SSD6 660Pの1TBにしました。
INTEL SSD6
SSD660P 1TB
PCIeアダプタカードは、GLOTRENDS M.2 PCIe NVMe/AHCI SSD to PCIe 3.0×4です。
GLOTRENDS M.2 PCIe NVMe/AHCI SSD to PCIe 3.0×4アダプタカード
MojaveをインストールしてTime Machineから、元の環境を復元しました。
特に問題も無く、起動ディスクとなりました。
NVMeインフォ
INTEL SSD6もSSD7が既にリリースされているので、新品を買えるのも今のうちかも知れません。
SSD660Pの性能（アマゾンから）
容量(GB):1TB
NANDフラッシュメモリ:64-layer, QLC, Intel 3D NAND
シーケンシャルリード:最大1800MB/s、シーケンシャルライト:最大1800MB/s
ランダム4KBリード:最大220,000 IOPS、ランダム4KBライト:最大220,00 IOPS
インタフェース:PCIe 3.0×4 NVMe
フォームファクタ:80mm M.2 2280 / 外形寸法W22×D80mm、重量10g
消費電力:Active 100mW, Idle 40mW
ベンチマークです。
PCIe2.0ですから、1500MB/sが限界値でしょうね。
SSD660pベンチマーク
参考にAmorphousDiskMarkのベンチマークも貼っておきます。
AmorphousDiskMark
INTEL 660Pシーケンシャルリード:最大1800MB/s、シーケンシャルライト:最大1800MB/s
Samsung SM951(AHCI)
Samsung SM951(AHCI)
MZHPV256HDGL-00000 SM951 AHCI M.2 SSD 256GB
容量：256GB ・接続方式：M.2 (内部PCIe)・コントローラー：サムスン製
Sequential Read up to 2150MB/s・Sequential Write up to 1200MB/s
MacBook Pro2016(13inch)
もうすっかり秋になってしまいました。
毎年8月から10月にかけては、怒濤のような日々？をおくるのですが、今年は特に密度の濃い夏を過ごしました。
（まだ疲労回復できていません。年々長引く気がします(^_^;）
今年の夏は特に暑くて、無理に高スペックにしたMacProもかなり負担がかかったと思います。
８年落ちとはいえ、まだ使い続けないといけないので、大切にしないといけません。
この期に、エアフローを良くするため、内部清掃をしました。案の定、結構汚れていましたね。
MacPro（2010）内部
MacProの優れたところは、内部アクセスがとても容易だと言うことです。
ケーブルも露出しているところはほとんどありませんから、すっきりしています。
上段にSuperDriveと電源、中段はHDDとPCIe、下段にCPUボードが整然とレイアウトされています。HDDキャリアも4つ。スライドさせて嵌め込むだけです。PCIeは16レーン×２、４レーン×２です。CPUもトレイに乗っていて、フックを解除してスライドするだけではずすことができます。良く考えてありますね。
PCIeレーン
４つのPCIeレーンはすべて埋まってます。(^_^;一番下が16レーンでQuadroK5000です。
2スロットに対応するため、１段目と２段目は間隔が広くなってます。Quadroがやたらデカく見えますが、3分の1はファンです。実際の基盤は全体の3分の2程しかありません。
ここまでデカくする必要あるんですかね？
２段目にUSB3.0のボード。
３段目がカードに載せたM.2で、これが起動ディスクです。
４段目はSSDですが、すぐ上のHDDキャリアにも同じSSDを乗せて、ソフトウェアレイドを組んでいます。
残りのHDDキャリアは、すべて従来のHDDで、データ保管用とバックアップ用です。
特にTime MachineのHDDには、幾度となく助けられています。バックアップは必須ですね！
筐体内の埃もすっきりきれいになりました。グリスは面倒なので今回はそのまま(^_^;
そろそろ新MacProも発表されそうですね。
興味はありますが、買える価格ではないでしょうね(^_^;
でも、きっと欲しくなるよな・・・WW
もう一度Quadro4000 for Macを2枚にしてみました。
Quadro4000 for Macの場合は、出力ポートが2つしかないのでトリプルモニタにするためには、2枚刺す必要があります。
以前の記事「MacProのグラフィックカード（2枚差し）」では、Fanの回転音が上がってしまって、常用に堪えないと書きました。
Quadro4000 for mac
仕事で使っているMacPro(2010)は、Quadro4000なのですが、これを2枚にしたらメリットはある？
MacではSLIは使えませんから、メリットはなさそうですね。
試してみました……w
Quadro4000 for mac
しかし、しばらく使っていると、電源ファンの回転数が上がってきます。
かなり気になるレベルです。もともとMacProは、とても静かなマシンですが、これはちょっと実用レベルの音ではありません。
MacProのPCIeは４つありますが、合計300Wまでです。
Quadro4000は140Wですから、合計280W。ギリギリです。
電源のへたりなのか、容量不足なのかわかりませんが、つかえるレベルではありませんでした。
おとなしく1枚で使います…w
※2018/05/12
再検証の結果、しばらく使っているとFanの回転が下がって静かになることがわかりました(^_^;
以下新記事です。
Quadro4000 for Mac×2
新しいMacを買えない理由。
第1に、お金がない！！W
ま、これが1番の理由ですが。
第2に買うとすれば、MacProしかないと考えているから。現行MacProは、Proらしくない（拡張性の問題）ので魅力を感じないし、iMacは、保証切れの後の自前修理が難しいしね。
第3の大きな問題は、昨日も書いたようにVectorWorks2016の動作保証がないからです。
MacBookProは、既にHigh Sierraにアップグレードしていて、VWをインストールしてみましたが、起動はしますね。
仕事のような使い方はしていないので、どんな不具合が出るかわかりません。
もうしばらく試してみて、致命的な不具合があったら、諦めるしかないです。
あまり影響の無いような不具合であれば、アップグレードも考えようと思っています。
というわけで、延々と中古のMacProを使い続けているわけですね。W
なにしろ、既に8年以上も前の機種ですから、現行の機種とは性能的にはかなり劣るわけですね。
例えば、このMacの仕様は、SATA2、USB2.0、PCIe2.0です。
これは、どうしようもないですね。
しかし、少しでも性能を良くして、快適に仕事が出来た方が良いわけですから、出来ることは全てやってカスタマイズしています。
CPUベンチマーク (Geekbench 4)
例えばCPUは、XEON X5680に換装しているので、ベンチマークはやっとこのくらい出ています。ちなみに現行iMacより遅いですよW
次の3つは、ハードディスクのベンチになります。
ハードディスクのベンチ
Seegate BarraCuda 2TB
BarraCudaの性能はSATA 6Gb/秒ですが、SATA2なので3Gb/秒が限界です。
SSDのベンチマーク
SanDisk Extreme PRO 240GB
Extreme PROはSATA接続のSSDで、SATA3でシーケンシャル読出し速度:最大550MB/秒、シーケンシャル書込み速度:最大520MB/秒です。このままSATAで接続すると、性能がでないので、PCIeカードに載せて使っています。
M.2ベンチマーク
SAMSUNG SM951 AHCI
最後はM.2ですが、当然コネクタは実装されていないので、必然的にPCIeカードに載せることになります。
SM951しかもAHCIなんて、もう売ってませんよ。W
ヤフオクかVintage Computerで買うしかありません。高いですけど!!
もうやることはないでしょう。やったとしても、大きな効果は得られません。限界ですね。
1番効果があるのは、断然M.2です。起動やアプリの動作が劇的に速くなります。
システムやアプリケーションをM.2にいれて、データはHDDという使い方が1番良いようです。
ちょっと遊んでみました。
PCと違って、Macに使えるグラフィックカードはかなり限られています。
加えて、数世代前のものでもかなり高価です。
Radeon HD5770
MacPro(2010)の純正カード。ほとんど化石ですねｗ
これがどのくらいの価格かというと。中古でもこのくらいだったりします。
Quadro4000forMac
これはQuadro4000 for Mac.
かなり高級なカード（でした。）今でも、このくらいします。とても、簡単に買えるものではないですよね。
Quadroだと、Macで使えるのは、これくらいしかありません。新品はもう買えないんじゃないかな？中古でも買えないけどね。
Radeon HD7970
最後はRadeon HD7970。PC用のカードですが、ちゃんと使えます。
MacPro用で新品で買えるのは、これだけです。
PC用と比較すると、とんでもなく高いですｗ
MacOS10.7以降であれば、PC用でも使えるカードはこの他にも数種類ありますが、ブートスクリーン（EFI）が表示されないので不便です。
それぞれのOpenGLのベンチ結果ですが、1番高級（高い）Quadro4000が、1番低いｗ。
まあゲームをするわけではないので、問題はありません。むしろ、仕事ではQuadro4000の方が、描画が正確だし、重いCADデータを扱っても7970よりスムーズに感じます。（あくまで主観）
グラフィックカードが一番壊れやすいので、入手出来るうちに買っておかないとその時困るので、5770はその時のためのバックアップ用です。
MacPro（Mid2010）

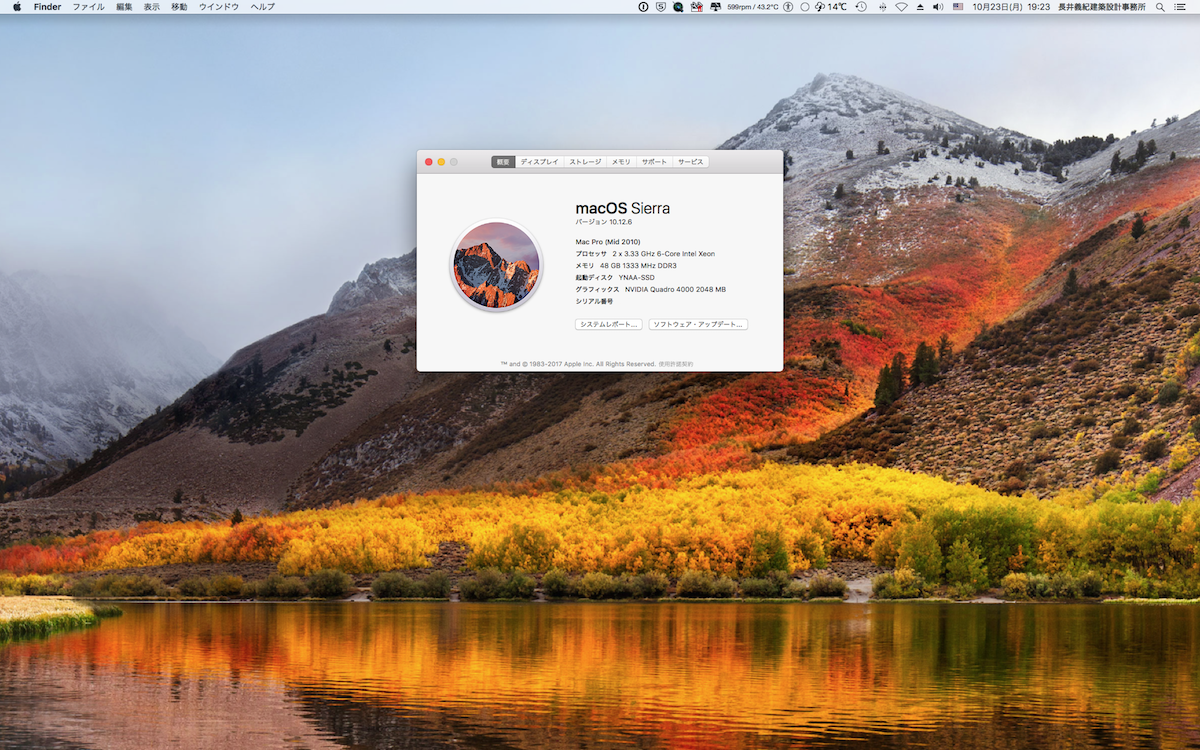

スクリーンショット
そろそろHPも更新しないと…。
